Stableport / Stacking door Spacelite® HT80

Ta kontakt

SPACELITE® stableporter er plassbesparende og ekstremt slitesterke. Ved åpning står hvert portelement på linje vertikalt og kompakt etter hverandre. Takket være denne mekanismen er stableportene egnet for nesten alle installasjonssituasjoner – både i nybygg og til renovering. Varierte utstyrsmuligheter gjør porten til et av de mest fleksible industriportsystemene i verden, som også er ideelt egnet for storformatporter.

Energibesparende og plassbesparende stableport

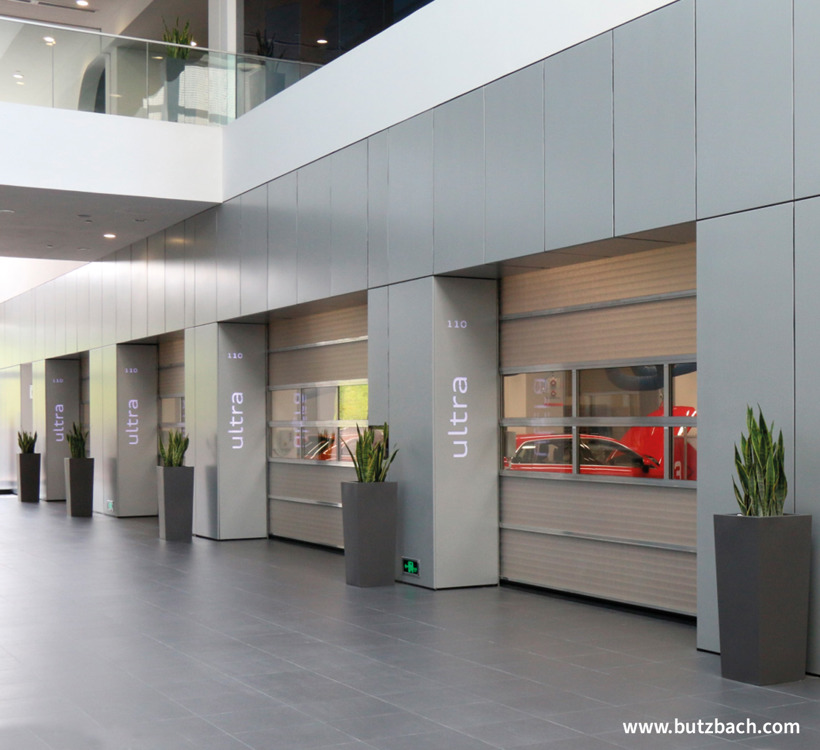

3-lags isolerglass gir porten et estetisk design med høy lystransmisjon, i tillegg til å være energibesparende. Denne type stableport egner seg utmerket i en glassfasade. Arkitektonisk vil den gå godt overens med øvrige fasadekonstruksjoner i glass.

Portelementene leveres i ekte glass, eller glassfiber som slipper igjennom opp til 78% lys, og samles i en kassett over utsparing, noe som gir en svært plassbesparende løsning. Der det er liten plass for tradisjonelle leddheiseporter i oppreist stilling, vil denne porten være godt egnet pga. lite plasskrav innenfor åpning.

Stableportens konstruksjon er selvbærende, og samtidig svært driftssikker da stableporten har drift uten fjærer som kan knekke.

Stableport HT80 er med sin konstruksjon av glassfiber og aluminium meget godt egnet i de fleste miljøer som tungindustri, bilverksteder, vaskehaller og næringsindustri.

Virkemåte
Stableport-elementene heves og senkes ved hjelp av en elektrisk motor som er tilkoblet et løftekjede, og elementene plasseres i en kassett over åpningen. Stableporten er egnet for både innvendig og utvendig montering, den kan også monteres i smyg.

Dimensjoner
Stableport HT40-HT150 kan leveres i mål etter kundens ønske, maks bredde 15000 mm og maks høyde 24000 mm. Større stableporter kan skreddersys.

Konstruksjon
Portblad er som standard utført av 80mm tykke UV-bestandige glassfiberelementer i tre forskjellige farger, brilliant, emerald green og sapphire blue. Disse kan også kombineres med 3-lags isolerglass hvor stableporten eventuelt kombineres med glassfasade. Styreskinner på sidene er som standard utført i natureloksert aluminium. Disse kan behandles dersom det er behov for høyere korrosjonsmotstand. Stableporten leveres med programmerbar automatikk, i et skap som monteres på vegg eller skinner. Det medfølger som standard trykkpanel for åpning og lukking samt nødstopp. Andre betjeningsorganer som truckkontakter, radiostyring, og radarstyring kan leveres som ekstrautstyr.
Ta kontakt for mer info.

Sikkerhet
Det er optisk fotocelle i bunnprofil. HT-serien har integrert fallsikring i sideskinner og fotocelle over dekket ved lysåpning. Motoren har nødhåndtak eller kjede som kan aktiveres i tilfelle strømbrudd slik at porten kan løftes opp manuelt.

Tilleggsutstyr:

  • Integrerte rister/ventilasjonsspjeld
  • 3-lags isolerglass
  • Pleksiglass
  • Ekstra betjeningsorganer

Ved forespørsler og bestilling bes oppgitt:

  • Port-type
  • Dimensjon åpning i vegg
  • Tilleggsutstyr
  • Innvendig/Utvendig montering eller i smyg

Stacking doors SPACELITE®
Technical data

Type HT40 HT60 HT80 HT150
Width min. - max. 1.000-5.500 mm 1.000-7.500 mm 2.000-10.000 mm 3.000-15.000 mm
Height min. - max. 1.000 - 8.920 mm 1.000-13.000 mm 1.000-16.000 mm 1.000 - 16.000 mm
Leaf weight max. 428 kg 770 kg 1680 kg 5000 kg
Single door panel height ca. 500 mm 500 / 1000 mm 1000 mm 1000 mm
Fibreglass door panel thickness 40 mm 60 mm 80 mm 150 mm
Lintel requirement min. 700 mm 750 mm 1250 mm 1360 mm
Opening speed up to 0,4 m/s 0,14 m/s 0,14 m/s 0,1m/s
Certified sound insulation Rw up to 21 dB 23 dB 26 dB På forespørsel
Possible thermal insulation Ud 1,9 W/m²K 1,7 W/m²K 1,7 W/m²K 1,3 W/m²K
Resistance to wind load (width-dependent) class 2-5 class 2-5 class 2-5 class 2-5
Air permeability class 3 class 2 class 2 class 2
Resistance to water penetration class 2 class 2 class 2 class 2
Vision panel ✓ / -- -- --
Oval window
Wet room option På forespørsel På forespørsel På forespørsel
Protection against burglary WK3 -- -- --
Fibreglass cover as lintel facing På forespørsel
Swivelling lateral element with or without door
Fix part with or without door in door look
Laterally movable guide track
Door mounted outside with door canopy På forespørsel På forespørsel
Combination with high-speed doors --
Note: Performance data depend on equipment and size ✓ (mulig) -- (ikke mulig)   05/ 2019
