På alle dører med dørbladtykkelse 54 mm gjelder regelen: -146. Har du en dør som er 12M, er FÖM (Fritt åpningsmål) på 90 grader 1054 mm. Se våre måltegninger under Dokumentasjon.

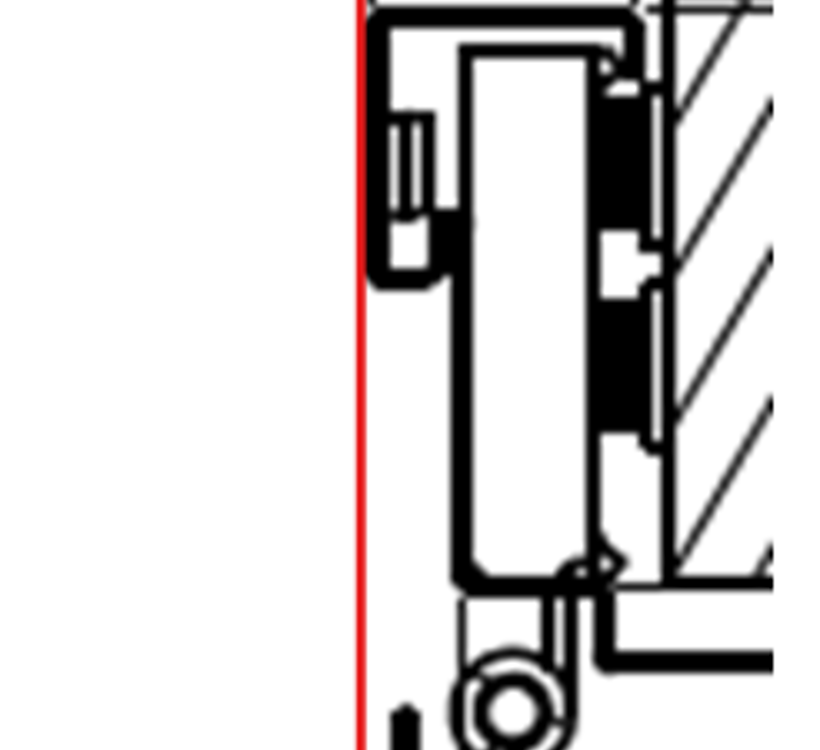

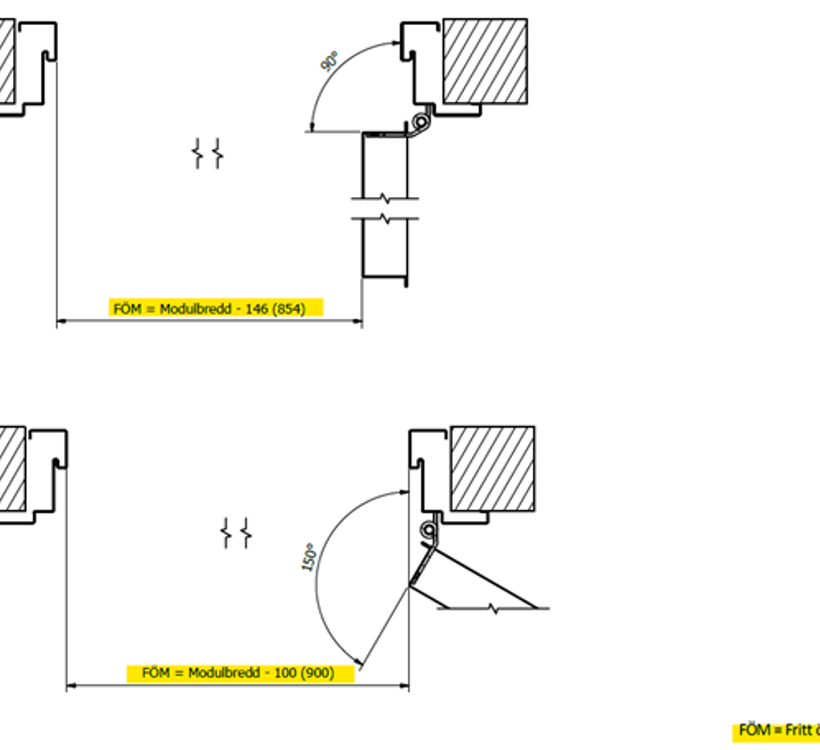

Dörr uppställd 90 grader: Modulmått -146 = fritt öppningsmått
Dörrbredd 9M	Dörrbredd 10M	Dörrbredd 11M	Dörrbredd 12M
FÖM: 754 mm	FÖM: 854 mm	FÖM: 954 mm	FÖM: 1054 mm

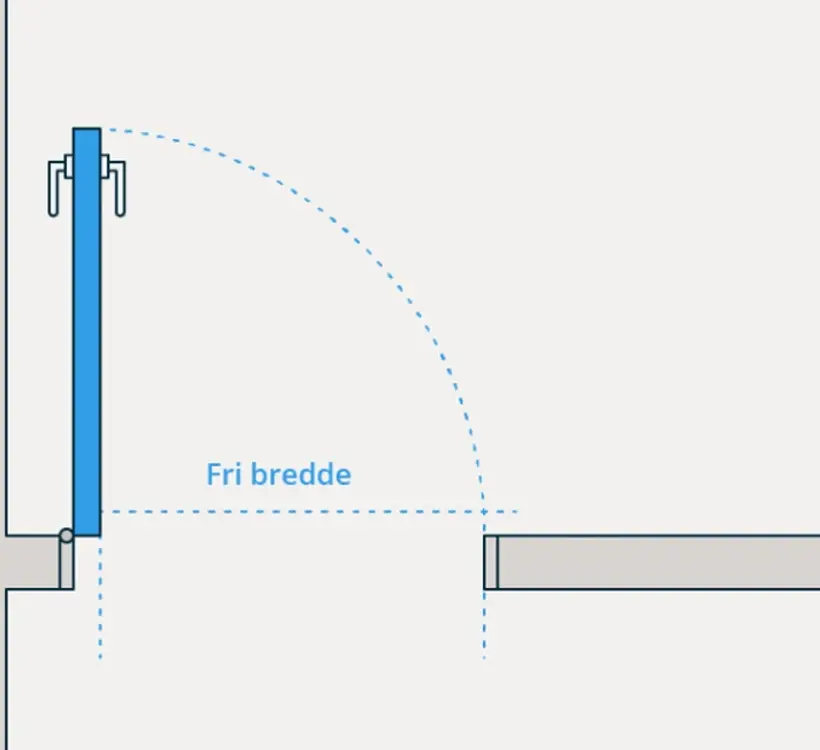

Frie åpningsdimensjoner er 854 mm på dørbredde 10M hvis dørbladet står på 90 grader.
Ikke hensyntatt til mulige beslag som panikkregel osv. Se våre tegninger (enkeltdør) som viser dørstørrelse 10x21M. FÖM = Fritt åpningsmål.

Dørbladet på EI-60 er 54 mm.

Dörr uppställd 90 grader: Modulmått -146 = fritt öppningsmått
Dörrbredd 9M	Dörrbredd 10M	Dörrbredd 11M	Dörrbredd 12M
FÖM: 754 mm	FÖM: 854 mm	FÖM: 954 mm	FÖM: 1054 mm
