Rørgjennomføringer, innstøpte
Gjennomføringene er utført i henhold till spesifikasjon fra Direktoratet for samfunnssikkerhet og beredskap for bruk i tilfluktsrom.
Konstruksjon

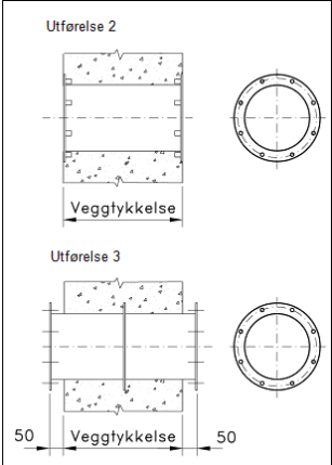

NORFO rørgjennomføringer leveres i to utførelser:
Utførelse 2

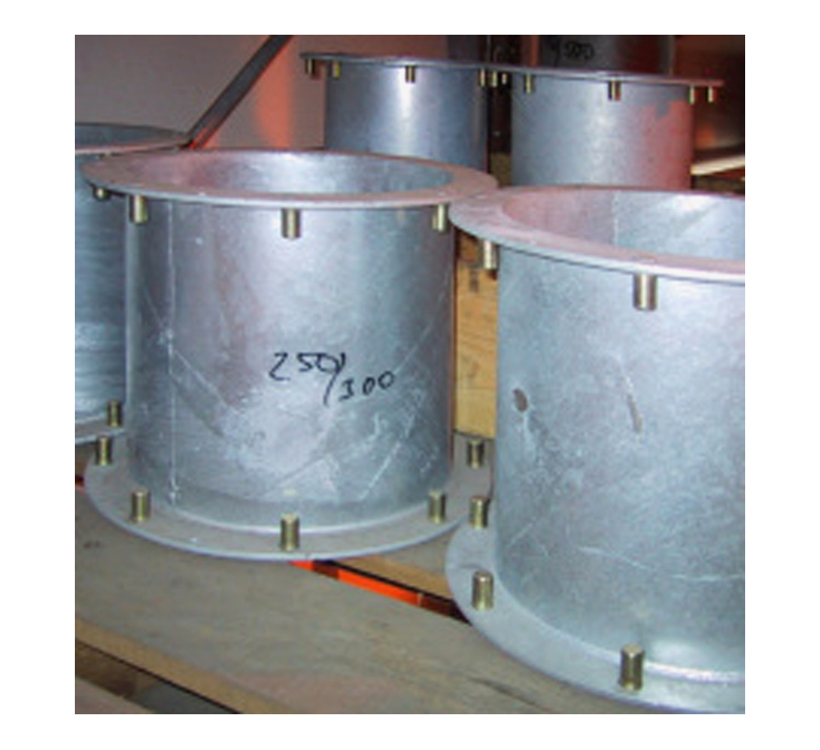

Rørgjennomføringer i varmforsinket stålrør med med to flenser med bunnmuttere. Ved levering er gjengene i bunnmutterne beskyttet med plastpropper, slik at gjennomføringen kan monteres direkte i forskalingen ved at den klemmes mellom forskalingselementene.
Utførelse 3
Rørgjennomføringer som utførelse 2, men med midtforankring og to flenser med frie hull. Rørene er 10 cm lengre enn veggtykkelsen.
Montering
Felles for alle rørgjennomføringene er at de skal støpes inn med flensene i lodd og at de to øvre hull i flensene ligger horisontalt.
Spesialutførelser
Vi kan også levere andre typer gjennomføringer for innstøping i dekker og vegger iflg. kundens spesifikasjoner; runde og rektangulære med bunnmuttere eller pinneskruer for tilkobling til kanalopplegg.
Forespørsler
Ved forespørsler og bestilling bes oppgitt:
- Utførelse
- Formål
- Diameter
- Veggtykkelse
FDV / Produktblad

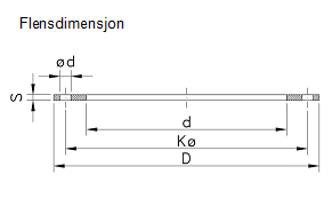

Rørgjennomføringer InnstøpteDim. | d (mm) | D (mm) | Kø (mm) | ød (mm) | Ant. hull | S (mm) |
DN 100 | 110 | 175 | 151 | 12 | 4 | 6 |
DN 150 | 161 | 230 | 205 | 12 | 8 | 6 |
DN 200 | 221 | 292 | 267 | 12 | 8 | 6 |
DN 250 | 275 | 344 | 319 | 12 | 8 | 6 |
DN 300 | 326 | 396 | 371 | 12 | 12 | 6 |
DN 350 | 358 | 458 | 428 | 14 | 12 | 8 |
DN 400 | 409 | 509 | 479 | 14 | 12 | 8 |
DN 500 | 511 | 610 | 580 | 14 | 16 | 8 |
