Gjennomføring for skjermet kabel NORFO GS

Beskrivelse

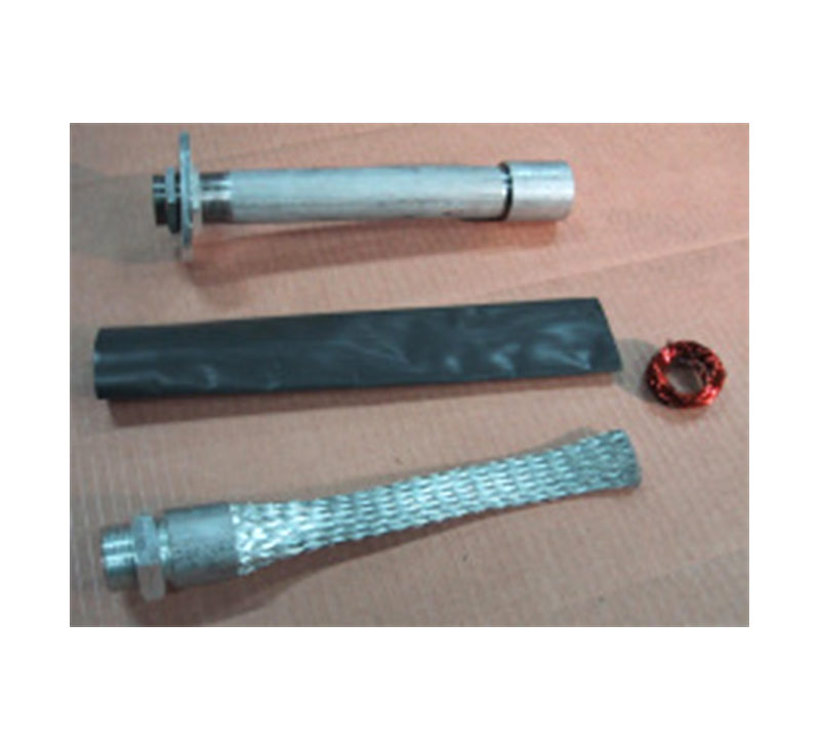

NORFO GS består av en messingnippel med utvendige rørgjenger, og en flettet fortinnet kobberstrømpe koblet sammen med en press-ring. Til enheten hører også bensetråd, alternativt slangeklemmer og krympeslange. Gjennomføringen monteres vanligvis i rommets ett-punkts inntaksplate, med strømpen på utsiden av skjermen. Se datablad på gjennomføringsplater. Som et tillegg leveres forlengelsesrør for gjennomføring i lengde, L, for forlengere avhenger av veggtykkelse og må spesifiseres ved bestilling.

Skjermingseffekt

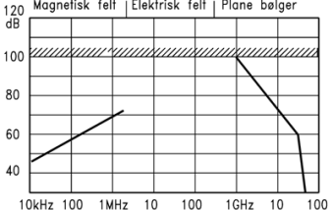

NORFO GS gir en demping på > 40 dB i frekvensområdet 10 kHz til 20 GHz. Følgende test er utført ved Forsvarets EMC-laboratorium, iht. MIL STD-285:

Tilleggsutstyr

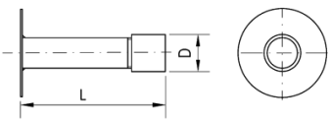

Forlenger, type A, med flens for sveising til skjerm. Alternativt kan den tilknyttes skjerm med selvgjengende skruer.

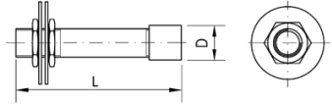

Forlenger, type B, med klemskiver og muttere for tilknytting til skjerm.
Forlengelsesrør vist ovenfor er beregnet for skjerm innvendig i skjermet rom. Forlengere for skjerm på utsiden av veggen kan også leveres.

Forespørsler

Ved forespørsler og bestilling bes oppgitt følgende data. Eventuelt send skisse som viser veggtykkelse, veggtype, skjermtype og plassering, samt kabeldimensjon, dempningsgrad, og frekvensområde.

• Nominell diameter, ND
• Tilleggsutstyr: Type forlenger og lengde, L

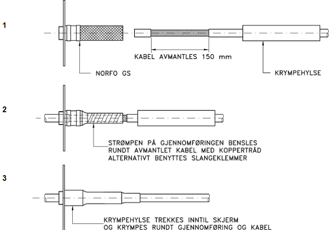

Montering av kabelgjennomføring

Eksempler på tilknytting til skjerm

Kontinuerlig sveis mellom gjennomføring og skjerm gir det beste resultatet mht. skjermingsgrad, og forbindelsen vil ikke svekkes over tid som følge av korrosjon på kontaktflater. Hvis gjennomføringen forbindes til skjermen med klemskiver/skruer, må skjermens kontaktflate være korrosjonsbeskyttet med et elektrisk ledende materiale, for eksempel galvanisering eller ledende maling. Kontaktflatene rengjøres med slipeduk før montering. Avhengig av ønsket skjermingsgrad, bør det vurderes å benytte elektrisk ledende pakning i forbindelsen, og/eller elektrisk ledende teip over skjøten.

Det tas forbehold om konstruksjonsendringer.
