Sjokkventil ESV 4 R og ESV 4 F

Ventilasjon til tilfluktsrom
Model: ESV 4 R og ESV 4 F
Ta kontakt

Sjokkventil ESV 4 R og ESV 4 F – Sikker ventilasjonsbeskyttelse ved eksplosjonsfare

Sjokkventilene ESV 4 R og ESV 4 F er utviklet for å sikre ventilasjonsåpninger i områder med risiko for eksplosjoner. Ventilene er godkjent av både Swiss Federal Office of Civil Defence og Swiss Defence Procurement Agency, og er egnet for bruk i tilfluktsrom og andre sikkerhetsinstallasjoner der pålitelig trykkbeskyttelse er avgjørende.



Konstruksjon
Ventilen består av et ventilhus i varmforsinket stål og en tallerkenventil i rustfritt stål. Ventilen holdes åpen ved hjelp av fjærer og tillater ventilasjonsluften å passere i begge retninger. Hvis ventilen blir utsatt for en trykkbølge blir ventilen presset mot ventilsetet og lukker. På grunn av fjærene vil den åpne seg automatisk når trykkbølgen er over. Ventilen stenger også for undertrykk.

Tekniske data
ESV 4 R og F beskytter mot et refleksjonstrykk på 1100 kPa i begge retninger. Med henhold til trykkfall vises til diagrammet nedenfor. Godkjenning nr. BZS T 86-010.

Vedlikehold
Sjokkventiler skal inspiseres minst en gang årlig og skal holdes rene. Ventilen har ingen smurte deler.

Montering
Ventilen kan monteres både vertikalt og horisontalt. Fortrinnsvis på innsiden av trykkbarrieren.

Tilleggsutstyr
Veggjennomføring i varmforsinket stål.

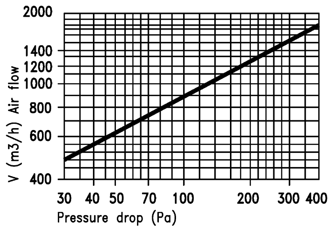

Trykktap
Sjokkventil ESV 4 R og ESV 4 F. Se tabell under:

Esv 4R 4F Fig1

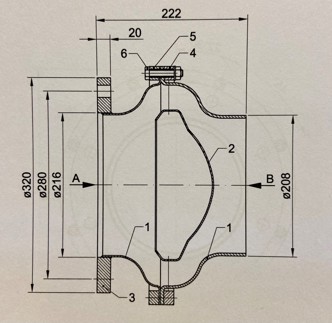

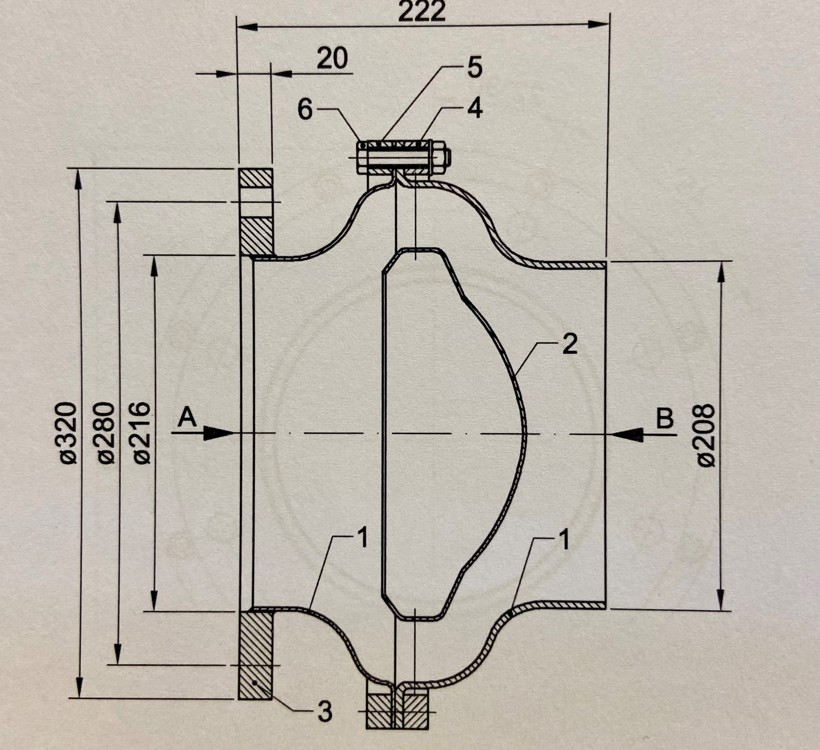

Sjokkventil ESV 4 F (se illustrasjon)

Sjokkventil ESV 4 F til tiifluktsrom fra Norfo

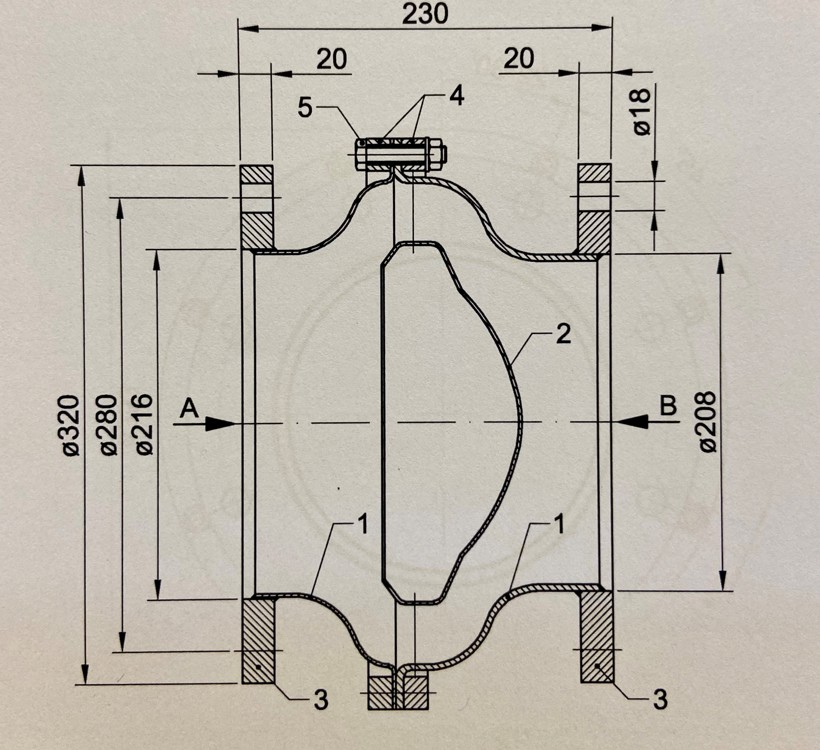

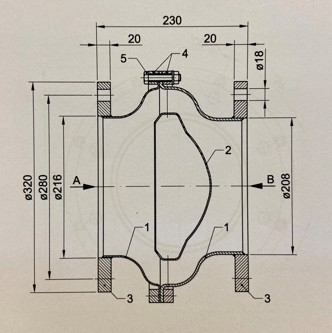

Sjokkventil ESV 4 R (se illustrasjon)

Sjokkventil ESV 4 R til tilfluktsrom - fra Norfo

FDV / Produktblad
