NORFO 81/11 – For ettermontering i eksisterende vegg

Modell 81/11 er en gass- og trykktett eksosgjennomføring for ettermontering i allerede støpte vegger. Den har samme funksjon som modell 81/10, og benyttes ved gjennomføring av avgassrør fra dieselaggregater. Utformingen beskytter betongen mot varmebelastning fra eksosen, samtidig som den sikrer høy tetthet. Produktet er tilpasset bruk i tilfluktsrom og tekniske installasjoner med nødstrømsaggregater.

Montering
Før montasje må det kjernebores et hull i veggen med diameter 150 alt. 200 mm. Eksosrøret sveises til flensen på tilfluktsrommets utside. Hulrommet fylles med isolasjon.

Forespørsler
Ved forespørsler og bestilling bes oppgitt:

  • Diameter på gjennomføringen
  • Veggtykkelse
  • Tetningsdiameter

Gjennomføringen leveres i to størrelser:

  • Hulldia. 150 mm for eksosrør Ø 40-50 mm
  • Hulldia. 200 mm for eksosrør Ø 75-100 mm

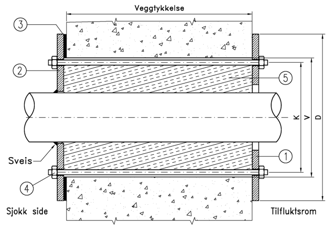

Gass- og trykktett Gjennomføring 81 11

Illustrasjon: NORFO 81/11 for eksisterende vegg

1. Flens
2. Flens for sveising
3. Pakning
4. Gjengestenger med muttere
5. Isolasjon, steinull

Ståldetaljer leveres varmforsinket.

Hull i vegg V (mm) Gjengestenger K (mm) / ant. Veggflens D (mm)
150 140/4 230
200 190/8 292
Det tas forbehold om konstruksjonsendringer
