Eksosgjennomføring NORFO 81/10

Model: 81/10 - for innstøping i forskaling / nybygg
Ta kontakt

NORFO eksosgjennomføring 81/10 benyttes ved behov for gass- og trykktett gjennomføring for avgassrør fra dieselaggregater. Utformingen hindrer også at varmen fra eksosen ødelegger betongen.

Konstruksjon
Gjennomføringen består av en flens (1), plate med pakknipler (2), pakning (3), og gjengestenger (4). Ståldetaljer leveres varmforsinket.

Montering
Før montasje må det kjernebores et hull i veggen.
Hulldiameter velges fra tabell under.
Platen med pakknipler monteres på utsiden av tilfluktsrommet. Ubenyttede nipler skal blendes.

Forespørsler
Ved forespørsler og bestilling bes oppgitt:

  • Type
  • Veggtykkelse
  • Antall og tetningsdiameter for kabler og rør

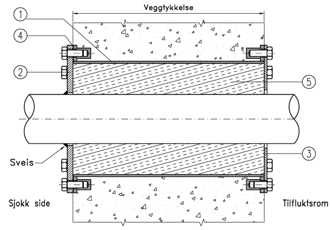

Illustrasjon: NORFO 81/10 innstøpt i vegg

1. Rørgjennomføring
2. Flens (hull= eksosrør + 2mm)
3. Dekkplate (tillegg)
4. Pakning
5. Isolasjon, steinull.

Ståldetaljer leveres varmforsinket.

Gjennomføringen leveres to størrelser:

  • DN 150 for eksosrør ø 40-50 mm
  • DN 200 for eksosrør ø 75-100 mm

Det tas forbehold om konstruksjonsendringer.

Hull i vegg V (mm) Gjengestenger K (mm) / ant. Veggflens D (mm)
150 140/4 230
200 190/4 292
250 240/8 344
300 290/8 396
350 340/8 458
