Beskrivelse
NORFO SL 923 er lages av 4 mm el. forsinket plate med hull hvor det kan monteres forskjellige typer gjennomføringer. Antall og dimensjon på hull spesifiseres av kunde.
- NORFO SL 238 og SL 239 for væske.
- NORFO GO for elektrisk ikke-ledende kabel
- NORFO GS for skjermet kabel.
- Eventuelle pluggede hull for fremtidig utvidelse
NORFO SL 923 leveres i tre utførelser:
- For sveising til skjerm
- Med frie hull for bolting til skjerm
- Med gjengehull og klemflens for tilknytting til netting, folie eller tynnplateskjerm

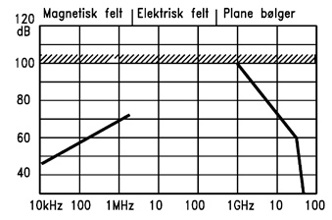

Skjermingseffekt
Følgende test er utført ved Luftforsvarets forsyningskommando, Forsvarets EMC-laboratorium, iht. MIL STD-285 i frekvensområdet 10 kHz til 30 GHz. Testen ble utført med platen skrudd fast til skjerm, uten bruk av elektrisk ledende pakning eller teip. Høyere dempningsgrad kan oppnås ved bruk av nevnte tetningsmateriell, eventuelt ved å sveise platen til skjermen.

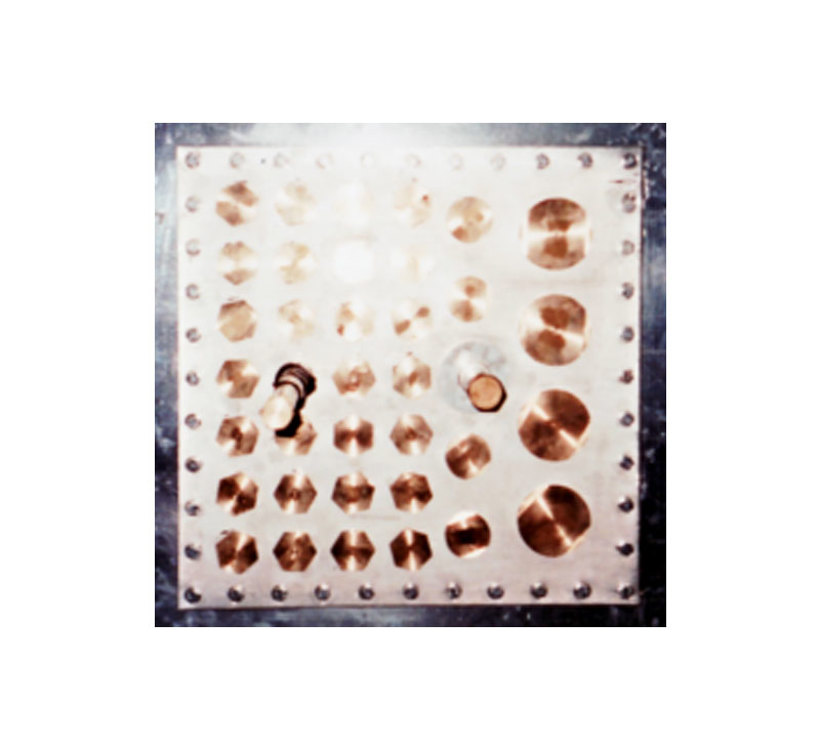

EMP gjennomføringsplate NORFO SL 923
Spesialutførelser
Gjennomføringsplater kan også produseres etter kundens skisser i el. forsinket plate ved laserskjæring. Maksimum tykkelse 6 mm. Gjennomføringsplater kan også varmforsinkes, men dette vil gi en noe mer ujevn overflate slik at elektrisk ledende pakning/teip bør brukes i sammenskrudde forbindelser.
Forespørsler
Ved forespørsler og bestilling bes oppgitt følgende data:
- Tilknyttingsmåte til skjerm ( type A, B, C)
- Dimensjon ved avvik fra standard
- Antall, type, dimensjon, for gjennomføringer
- Eventuelt ekstra hull med plugg for fremtidig bruk. Antall og diameter.
Det tas forbehold om konstruksjonsendringer.
